在物聯網（IoT）的浪潮中，從智能家居到工業傳感器，數以億計的設備正在連接起來，形成一個龐大的網絡。這些設備的核心，是其內部的PCBA（印刷電路板組件），它承載著計算、通信和傳感等關鍵功能。因此，物聯網設備的PCBA加工流程，面臨著與傳統電子產品截然不同的挑戰和要求。深入分析這些關鍵問題，是確保物聯網設備可靠性和成本效益的前提。

一、關鍵挑戰：微型化、低功耗與高集成度

1. 微型化與高密度裝配

物聯網設備通常需要集成在狹小的空間內，如智能手環、無線耳機或微型傳感器。這要求PCBA設計必須高度緊湊，元器件排列密集，甚至采用更小的封裝尺寸（如01005）。這種微型化趨勢對PCBA加工工藝提出了嚴苛的考驗：貼片機的精度、回流焊的溫度控制，以及手工返修的難度都成倍增加。任何一個微小的偏移或焊接缺陷，都可能導致整個PCBA失效。

2. 超低功耗設計與測試

為了延長電池壽命，許多物聯網設備需要實現超低功耗。這意味著PCBA上的每一個元器件，從芯片到電阻，都需要經過精心的選擇和布局，以最小化電流泄漏。在PCBA加工后的測試環節，除了常規的功能測試，還需要進行精確的功耗測量，以確保PCBA在休眠和工作狀態下的電流符合設計要求。這一環節的挑戰在于，如何在不影響設備正常工作的情況下，精確捕捉微安級的電流波動。

3. 多種通信技術的高度集成

物聯網設備通常需要集成多種無線通信技術，如Wi-Fi、藍牙、Zigbee、NB-IoT等。這些射頻（RF）電路的性能對PCBA的布線、元器件布局和抗干擾能力提出了極高的要求。在PCBA加工過程中，任何一個微小的制造誤差，都可能影響天線的阻抗匹配，導致信號強度減弱或通信不穩定。因此，需要采用專門的射頻測試設備，對PCBA的無線性能進行全面驗證。

二、解決方案：優化PCBA加工流程

1. 采用高精度自動化設備

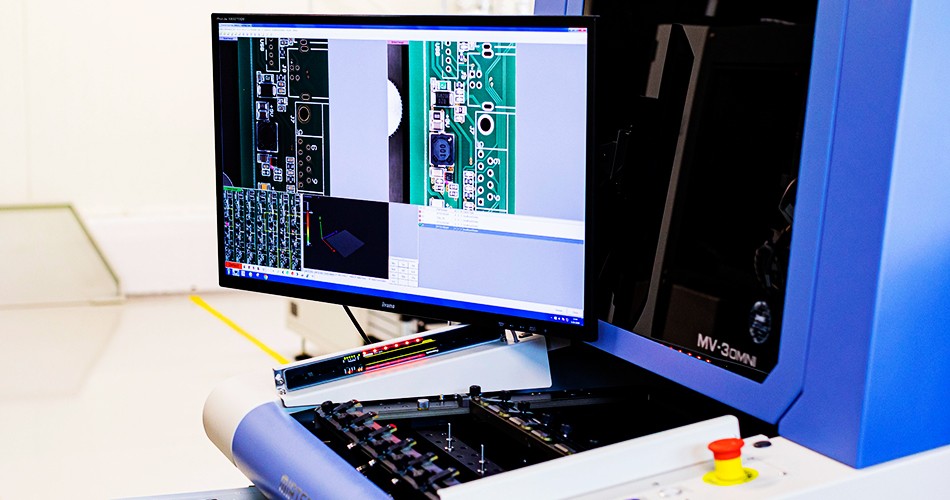

為了應對微型化和高密度裝配的挑戰，工廠需要投資更高精度的貼片機、印刷機和AOI（自動光學檢測）設備。這些自動化設備可以確保元器件的精確對位和焊膏的均勻涂覆，從而提高首次通過率，減少返工。

2. 引入專業的功耗測試平臺

針對低功耗物聯網設備的特性，需要建立專門的功耗測試平臺。這些平臺能夠模擬設備在不同工作模式下的狀態，并使用高靈敏度的電流探頭和示波器，精確測量和分析功耗曲線，幫助工程師找出潛在的功耗泄漏點。

3. 加強射頻性能測試

在PCBA加工后，射頻性能測試是不可或缺的一環。除了常規的信號強度測試，還需要進行頻譜分析、諧波測試和抗干擾測試，以確保PCBA在復雜電磁環境下的穩定工作。對于那些集成天線的PCBA，還需要在微波暗室中進行天線性能測試，以驗證其輻射效率和方向圖。

結論

物聯網設備的普及，正在重新定義PCBA加工行業的標準。它不再僅僅是簡單的電子元件組裝，而是一項集精密制造、低功耗設計和復雜通信技術于一體的系統工程。只有通過應對微型化、低功耗和高集成的挑戰，并優化其加工和測試流程，PCBA工廠才能為物聯網設備的可靠性、成本效益和市場成功提供堅實的基礎。
