PCBA拼板設計不正確會有什么影響?
2020-05-19 12:01:49
830

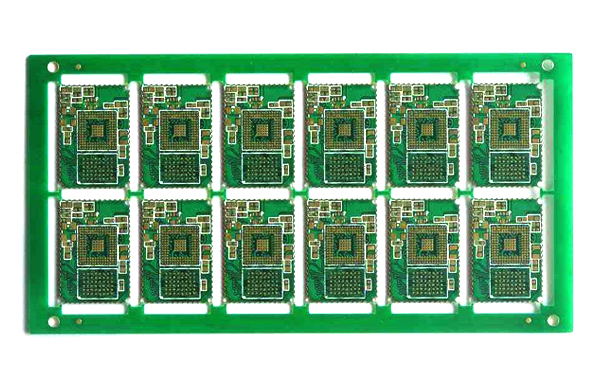

工藝邊設計在短邊。
缺口附近安裝元器件,裁板時造成元器件損壞。
PCB板材選擇為 TEFLON材質,板厚0.8mm,材質比較軟且易變形。
PCB采用V刻和長槽設計工藝傳送邊,由于連接部分寬度只有3mm,板上又有較重的晶振、插座等插裝元器件,回流焊時PCB會斷裂,在插裝時有時就會出現(xiàn)傳送邊斷裂的現(xiàn)象。
PCB板厚度只有1.6mm,在拼板的寬度中間布放電源模塊和線圈等較重元器件,過波峰時容易出現(xiàn)翻錫的現(xiàn)象。
安裝BGA元器件的PCB采用陰陽拼板設計。
有較重元器件采用陰陽拼板設計造成PCB變形。
安裝BGA封裝元器件的PCB采用陰陽拼版設計造成BGA焊點不可靠
異形板,未做拼板補償,法進入設備,需要工裝,增加制造成本。
四拼板全部采用郵票孔方式拼接,拼板強度低、易變形。
